C300i 复印/扫描副本后端有阴影

【描述】

【问题描述】：新机调试安装，“非图像区域消除功能安装”提示“NG”；当ADF进稿，输出效果正常；

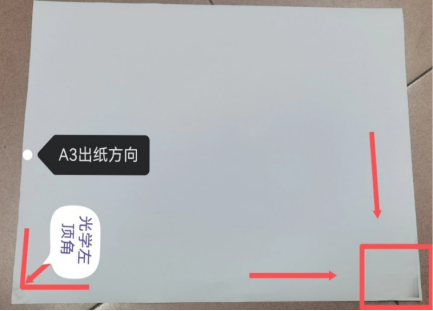

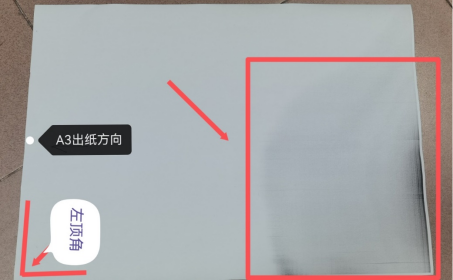

但在稿台玻璃上复印/扫描A3原稿时，副本右后方有重影和阴影（全彩模式时有色斑）

分析可能原因：

1.稿台变形、扫描架导轨变形、扫描架皮带或钢丝松动。

2.CCD、反光镜移位，CPU板。

【检查过程】：

1．打印演示页、计数器页，ADF进稿复印/扫描效果正常；主机输出效果正常，分析原因是稿台光学部分；

2．检查调整扫描架钢丝和扫描电机皮带，无发现异常；

3．根据工作原理，由发光LED照亮原稿并通过移动反光镜折射图像到CCD的读取过程；副本的清晰度与原稿距离和反光镜的折射角度有关；

4．适当旋动反光镜限位螺钉（原厂标记，不建议调整）作调整反光镜角度，效果正常；“非图像消除”提示 “OK”，排除故障。

【原因】：第三反光镜出现移位，适成光线的折射角度问题，

【目标型号】：bizhub C300i/C360i/C7130i
